Scan_Gun

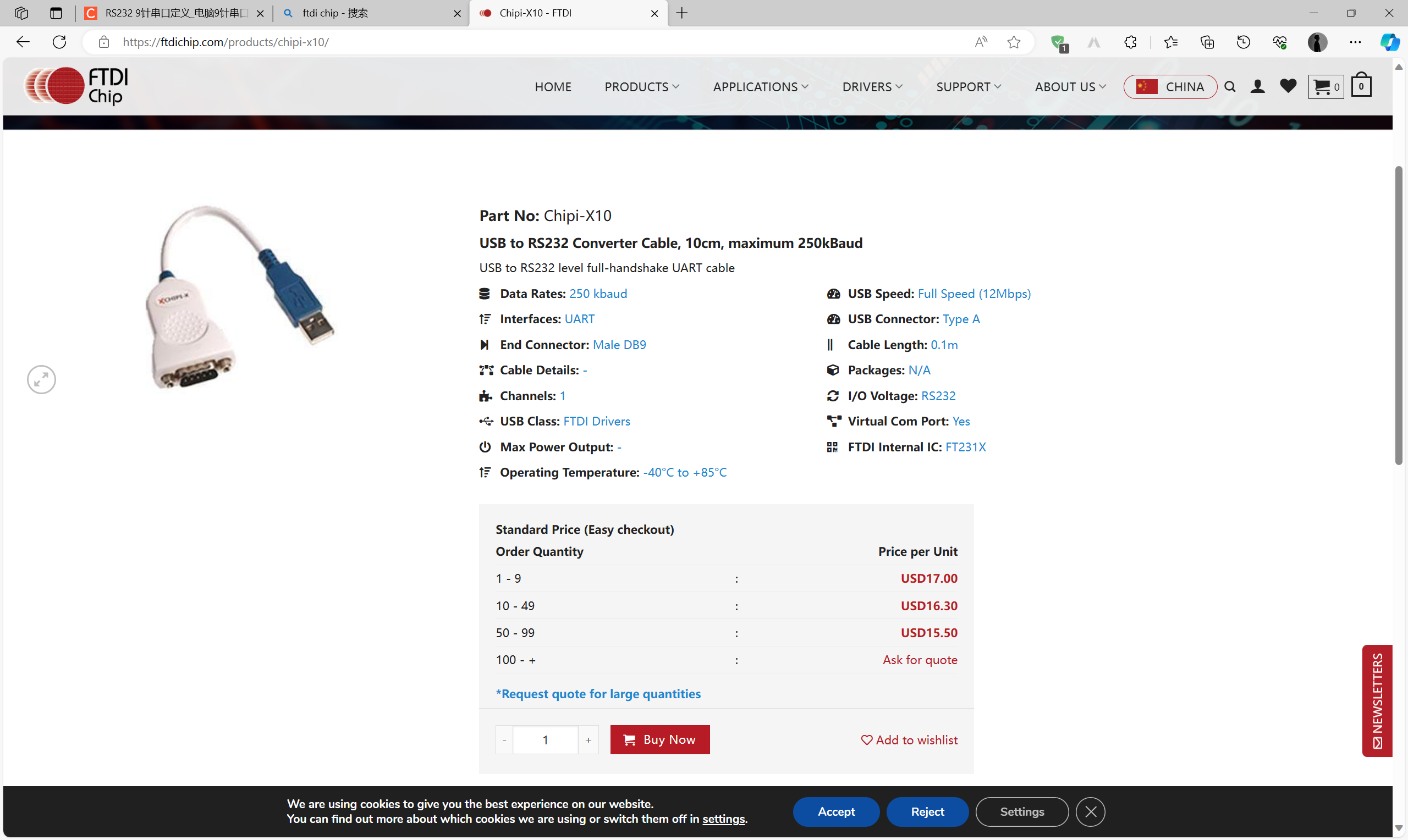

1. FTDI

USB2.0 - RS232

其接口 Type A - Male DB9

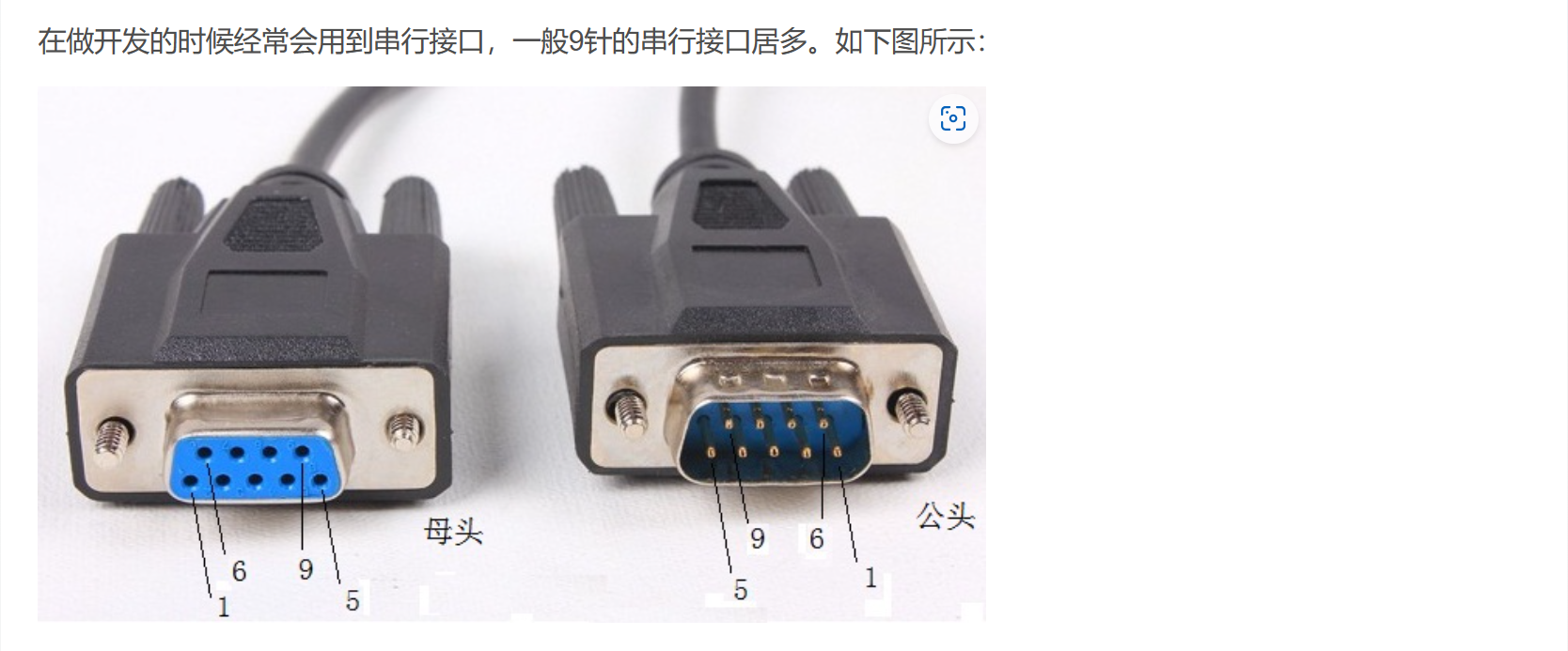

2. Female && Male

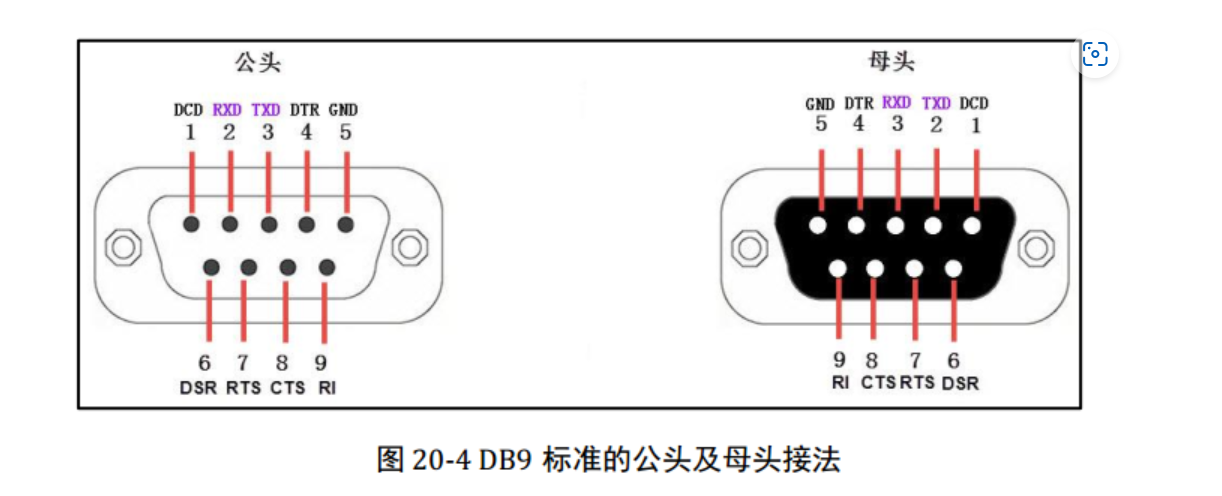

3. 接口定义

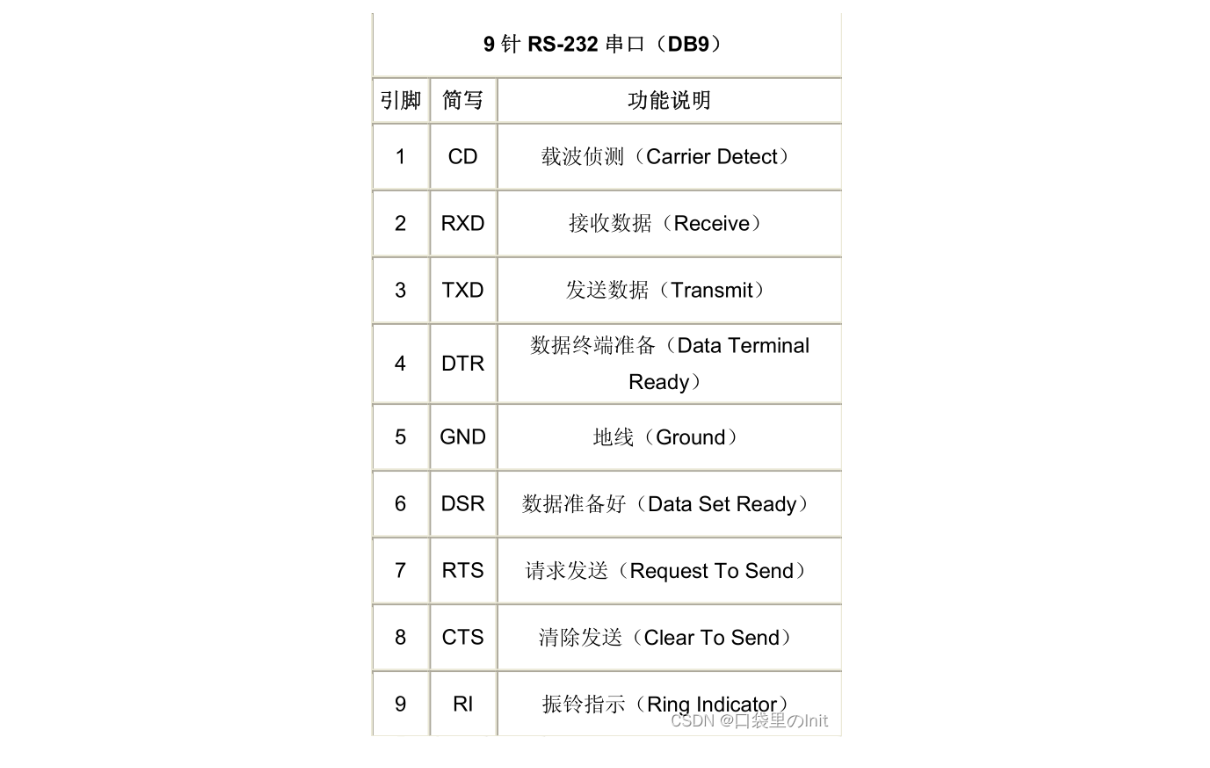

在开发的时候，经常会用到串口，请求发送地线数据准备好振铃之时数据终端准备接收数据发送数据

在使用RS232接口的设备中，尽管通常2号（接收数据，RX）、3号（发送数据，TX）和5号（信号地，GND）针脚是进行基本通信所必需的，但在某些情况下，其他针脚的作用也可能变得重要。

当你提到在扫码枪中接上1号针脚（DCD，数据载波检测）后能够正常读取数据，这意味着扫码枪或连接的系统可能使用了DCD信号来确认数据通信的准备状态。在某些串行通信协议中，DCD信号被用来指示另一端设备已经准备好发送或接收数据。如果设备或其驱动程序配置为检查DCD信号状态，未连接或不正确的DCD线路可能会导致通信失败。

4. Notice:

1. 接线的时候，主接2，3，5。但有时候通信并不成功，需要看看别的引脚是否需要相接。
2. 若串口端有数据出现，但是数据格式并不对，问题可能出现在代码端和通信设置。
3. 扫码得到数据的时候，通信波特率不宜设置过大，9600即可，若设置115200，传输位率过大，容易造成数据丢失，具体表现为数据部分乱码。

5. 代码示例

# include <Arduino.h>

# define RS485_RE_DE_PIN 20                       // 用于控制接收和发送使能的引脚

String scan_data;

void setup()
{

    Serial.begin(9600);                           // 用于与PC通信的串口
    while(!Serial);

    pinMode(RS485_RE_DE_PIN, OUTPUT);
    digitalWrite(RS485_RE_DE_PIN, LOW);           // 初始设为接收模式

    Serial1.begin(9600);                          // 用于与RS-485通信的串口
    Serial.println("Hello ScanGun1! ");

}

void loop()
{

    if(Serial1.available())
    {
        scan_data = readScanData();
        Serial.print("扫码结果：");
        Serial.println(scan_data);
    }

}

String readScanData()
{
    String scandata;
    digitalWrite(RS485_RE_DE_PIN,LOW);
    while(Serial1.available())
    {
        scandata = Serial1.readString();
    }

    return scandata;

}
